Kuinka ruiskumuotin ruuvipiippu parantaa ruiskupuristussuorituskykyä?

Sisällysluettelo

1. Mikä on ruiskumuotin ruuvipiippu?
2. Kuinka ruuvipiippu toimii?
3. Mitkä ovat pääruuvivyöhykkeet?
4. Miksi ruuvipiippujen laatu on tärkeää?
5. Mitkä materiaalit ja pintakäsittelyt ovat tärkeitä?
6. Mitä tulee ottaa huomioon ennen tilaamista?
7. Mikä aiheuttaa ruuvipiippujen kulumista?
8. Kuinka yleiset käsittelyongelmat voidaan diagnosoida?
9. Miten käyttöikää voidaan pidentää?
10. Vakio- ja kulutusta kestävät ruuvipiiput
11. Usein kysytyt kysymykset
12. Viimeiset huomiot

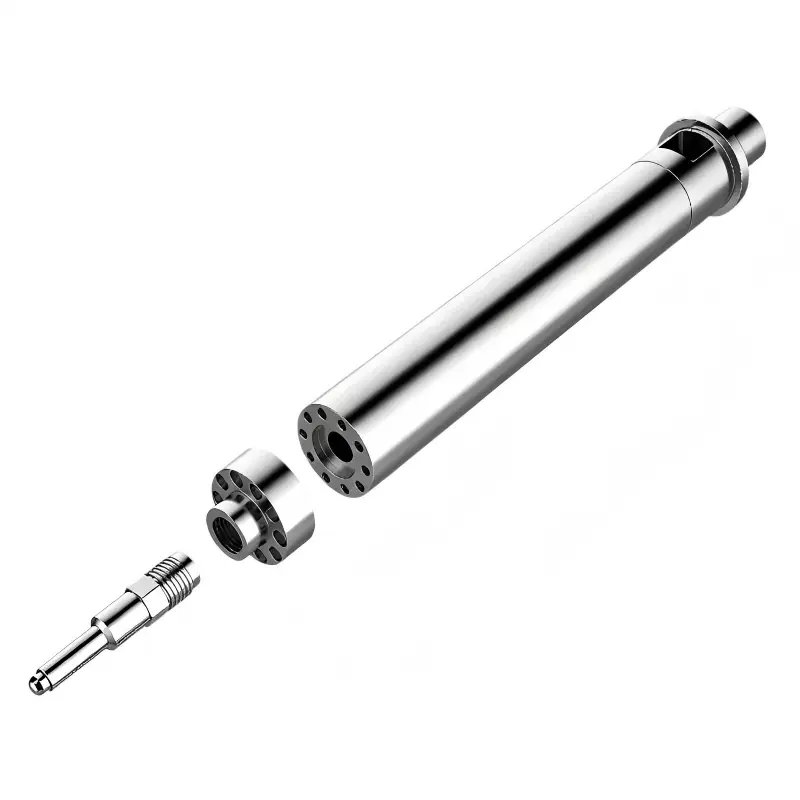

Mikä on ruiskumuotin ruuvipiippu?

AnRuiskumuottiruuvipiippuon ensisijainen pehmitinkokoonpano ruiskuvalukoneen sisällä. Se koostuu pääasiassa pyörivästä ruuvista, joka on asennettu lämmitetyn tynnyrin sisään. Yhdessä nämä komponentit kuljettavat polymeeripellettejä eteenpäin, kohdistavat mekaanista leikkausta, siirtävät lämpöä, sulattavat materiaalin, sekoittavat sen ja valmistavat kontrolloidun ruiskutuksen muottiin.

Ruuvin säiliön on suoritettava useita toimintoja samanaikaisesti. Sen on käsiteltävä materiaalia johdonmukaisesti, kun se toimii korkeissa lämpötiloissa, paineessa, kitkassa ja toistuvissa mekaanisissa kuormiuksissa. Sen sisämittojen ja ruuvigeometrian on siksi oltava yhteensopivia koneen ja käsiteltävän materiaalin kanssa.

Sopiva järjestelmä auttaa ylläpitämään vakaata sulatteen valmistelua. Epäsopiva tai voimakkaasti kulunut järjestelmä voi aiheuttaa epäyhtenäisen otoksen kokoa, pidempää palautumisaikaa, huonoa sekoittumista, liiallista vuotoa ruuvin lennon yli, epävakaa sulamislämpötilaa ja suurempia romumääriä.

Kuinka ruuvipiippu toimii?

Tyypillisessä muovausjaksossa muovipelletit tulevat tynnyrin syöttöosaan. Ruuvin pyöriminen siirtää materiaalia eteenpäin, kun taas piippua ympäröivät lämmittimet tuottavat lämpöenergiaa. Myös ruuvin pyörimisen aikana syntyvä kitka ja viskoosi hajoaminen vaikuttavat sulamiseen.

Kun polymeeri kulkee eteenpäin, ruuvi puristaa ja homogenisoi sen. Vähitellen muodostuu sulateallas, kun taas sulamattomat hiukkaset sisällytetään asteittain sulatteeseen. Ruuvi mittaa sitten tarvittavan määrän materiaalia kärjensä eteen. Ruiskutuksen aikana ruuvi liikkuu eteenpäin kuin mäntä ja pakottaa valmistetun sulatteen suuttimen läpi muottiin.

Koska jokainen polymeeri käyttäytyy eri tavalla lämmön ja leikkauksen vaikutuksesta, ruuvin suunnittelua tulee harkita yhdessä hartsin formuloinnin ja muovausprosessin kanssa. Hiovia täyteaineita sisältävät materiaalit voivat vaatia olennaisesti erilaisen kulumissuojan kuin tavalliset täyttämättömät kestomuovit.

Mitkä ovat pääruuvivyöhykkeet?

Useimmat tavanomaiset ruiskupuristusruuvit voidaan ymmärtää kolmen toimintavyöhykkeen kautta. Niiden tarkat mitat vaihtelevat ruuvin suunnittelun ja sovelluksen mukaan, mutta jokainen vyöhyke vaikuttaa koko plastisointiprosessiin.

Ruuvin kärki ja tarkistusrengaskokoonpano ovat myös tärkeitä, koska ne auttavat hallitsemaan sulatteen liikettä talteenoton ja ruiskutuksen aikana. Liiallinen välys, vaurioituneet osat tai sopimaton rakenne voivat vaikuttaa paineen kestoon ja hautojen sakeuteen.

Miksi ruuvipiippujen laatu on tärkeää?

Ruuvin säiliöllä on suora yhteys plastisoimisen toistettavuuteen. Vaikka ruiskutuskone, muotti ja hartsi eivät muutu, pahasti kulunut ruuvipiippu voi muuttaa materiaalin käsittelytapaa.

• Tasaisempi plastisointi:Oikea ruuvigeometria auttaa tuottamaan ennakoitavamman sulan.
• Parempi laukauksen vakaus:Hallittu annostelu ja pienempi sisäinen vuoto tukevat toistettavan laukauksen valmistelua.
• Parempi materiaalinkäsittely:Oikeat pintaominaisuudet voivat vähentää ennenaikaista kulumista vaativia yhdisteitä työstäessä.
• Vähemmän suunnittelemattomia seisokkeja:Oikein määritelty komponentti voi auttaa välttämään kiihtyneen kulumisen aiheuttaman toistuvan vaihdon.
• Prosessin ohjaus:Tasaiset ruuvin ja piipun mitat helpottavat toistettavien käsittelyolosuhteiden luomista.

Suuren volyymin tuotannossa näistä tekijöistä voi tulla merkittäviä, koska pienet vaihtelut toistuvat tuhansien tai miljoonien muovausjaksojen aikana. Ruuvipiippu tulisi siksi arvioida osana kokonaista tuotantojärjestelmää eikä eristettynä mekaanisena varaosana.

Mitkä materiaalit ja pintakäsittelyt ovat tärkeitä?

Ruuvitynnyrin rakenteessa on otettava huomioon käsiteltävä hartsi ja lisäaineet. Yleisiä teknisiä näkökohtia ovat perusteräksen valinta, kovuus, korroosionkestävyys, kulutuskestävyys, nitraus, kovapintainen pinta ja muut pinta- tai bimetalliratkaisut.

Tavalliset kestomuovit voivat vaatia suhteellisen maltillisia kulumisolosuhteita, kun taas lasikuituvahvisteiset, mineraalitäytteiset, palonestoaineet tai muut erittäin täyteläiset yhdisteet voivat olla huomattavasti vaativampia. Jotkut polymeerit ja lisäaineet voivat myös aiheuttaa korroosioon liittyviä haasteita korkeissa lämpötiloissa.

Oikea valinta riippuu todellisista tuotantoolosuhteista. Hartsilaatu, täyteaineprosentti, prosessointilämpötila, läpijuoksu, ruuvin nopeus, paine ja odotetut käyttötunnit tulee ottaa huomioon ennen materiaalien tai käsittelyjen määrittämistä.

Mitä tulee ottaa huomioon ennen tilaamista?

Yksi yleisimmistä ostoongelmista on ruuvipiippujen tilaaminen käyttämällä vain koneen mallia tai ruuvin halkaisijaa. Vaikka nämä tiedot ovat hyödyllisiä, ne eivät välttämättä tarjoa tarpeeksi tietoa tarkkaan valmistukseen.

1. Koneen merkki ja malli:Vahvista koneen tarkka kokoonpano.
2. Ruuvin halkaisija:Sovita mittavaatimukset tarkasti.
3. Ruuvin pituus ja L/D-suhde:Nämä vaikuttavat viipymäaikaan ja plastisointikäyttäytymiseen.
4. Käsiteltävä materiaali:Tunnista hartsi ja kaikki hankaavat tai syövyttävät lisäaineet.
5. Lähtövaatimukset:Harkitse laukauksen painoa, sykliaikaa ja odotettua tuotantomäärää.
6. Ruuvin geometria:Tarkista pakkaussuhde, lentosuunnittelu, sekoitusvaatimukset ja muut sovelluskohtaiset ominaisuudet.
7. Tynnyrin kokoonpano:Tarkista syöttöaukko, lämmitysvyöhykkeet, suuttimen liitäntä ja konepuolen mitat.
8. Käytä suojausta:Valitse sopiva materiaali tai käsittely käsittelyympäristön perusteella.

Vaihtokomponentin osalta piirustusten, mittojen, valokuvien, olemassa olevien ruuvimäärittelyjen ja hartsitietojen toimittaminen voi vähentää merkittävästi mittojen tai sovellusten yhteensopimattomuuden riskiä.

Mikä aiheuttaa ruuvipiippujen kulumista?

Kuluminen on normaali ongelma ruiskuvalussa, mutta sen määrä vaihtelee huomattavasti käyttökohteiden välillä. Hankaavat täyteaineet, saastuneet materiaalit, korkeat lämpötilat, huonot puhdistuskäytännöt, kohdistusvirhe ja sopimattomat käsittelyolosuhteet voivat kaikki edistää nopeutettua hajoamista.

Mittaukset ovat luotettavampia kuin pelkkä silmämääräinen tarkastus. Suunnitellun huollon aikana ruuvin lentomittojen, piipun sisähalkaisijan, välykset ja niihin liittyvät komponentit tarkistaminen voi auttaa määrittämään, onko kunnostus tai vaihto tarkoituksenmukaista.

Kuinka yleiset käsittelyongelmat voidaan diagnosoida?

Kun muovauksen suorituskyky muuttuu, ruuvipiippujen välitön vaihtaminen ei aina ole oikea ensimmäinen askel. Järjestelmällinen selvitys voi auttaa tunnistamaan, johtuuko ongelma pehmitinkokoonpanosta, prosessin asetuksista, materiaalin kunnosta tai muusta koneen komponentista.

Aloita tallentamalla mitattavissa olevat muutokset, kuten palautumisaika, pehmuste, ruiskutuspaine, sulamislämpötila, laukauksen vaihtelu, ruuvin asento ja sykliaika. Vertaa näitä havaintoja historiallisiin tuotantotietoihin, jos niitä on saatavilla.

Tarkista seuraavaksi hartsin kuivaus- ja syöttöprosessi. Kosteus, saastuminen, väärä materiaali tai epäjohdonmukainen pellettien syöttö voivat aiheuttaa oireita, jotka näyttävät olevan mekaanisia ongelmia.

Jos prosessiolosuhteet ovat vakaat, tarkasta ruuvi, piippu, ruuvin kärki, tarkistusrengas, suutin ja niihin liittyvät osat. Liiallinen välys ruuvin ja piipun välillä voi heikentää plastisointia ja annostelutehoa. Vaurioitunut takaiskuventtiili voi myös aiheuttaa epäjohdonmukaista laukaisukäyttäytymistä.

Miten käyttöikää voidaan pidentää?

Hyvä huolto ei poista kulumista, mutta se voi auttaa hallitsemaan tarpeettomia vaurioita ja tehdä komponenttien vaihdosta ennakoitavampaa.

• Käytä oikeaa hartsia ja vältä kontaminaatiota vierailla aineilla.
• Noudata prosessoitavan polymeerin asianmukaisia ​​käynnistys- ja sammutusmenettelyjä.
• Vältä tarpeettomia ruuvien nopeuksia ja käsittelylämpötiloja.
• Tarkkaile epätavallisia palautumisajan muutoksia ja painekäyttäytymistä.
• Tarkasta ruuvin kärki ja rengas määräaikaishuollon aikana.
• Mittaa ruuvin ja piipun mitat sen sijaan, että luotat pelkästään ulkonäköön.
• Käytä sopivia puhdistusmenetelmiä materiaaleja vaihtaessasi.
• Pidä kirjaa käyttöajoista, käsitellyistä materiaaleista ja huoltotöistä.

Ennaltaehkäisevä tarkastus on erityisen arvokasta tuotantolinjoille, jotka prosessoivat hankausaineita jatkuvasti. Asteittaisten mittamuutosten havaitseminen varhaisessa vaiheessa voi auttaa tuotantotiimiä suunnittelemaan kunnostusta tai vaihtamista ajoitetun seisokin aikana odottamattoman vian sijaan.

Vakio- ja kulutusta kestävät ruuvipiiput

Kaikille ruiskupuristussovelluksille ei ole universaalia ruuvipiippukokoonpanoa. Vakiorakenne voi sopia yleiskäyttöisille materiaaleille, kun taas kulutusta kestävämpi ratkaisu voi olla perusteltu vaativille yhdisteille.

Edullisin vaihtoehto tulee arvioida koko käyttöjakson aikana. Alempi komponenttihinta ei välttämättä edusta alhaisinta kokonaiskäyttökustannuksia, jos osa kuluu nopeasti tai aiheuttaa toistuvia tuotantokatkoksia.

Usein kysytyt kysymykset

Viimeiset huomiot

AnRuiskumuottiruuvipiippuSillä on keskeinen rooli ruiskuvalussa, koska se määrittää, kuinka tehokkaasti ja johdonmukaisesti polymeeri muuttuu pelleteistä käyttökelpoiseksi sulateeksi. Ruuvien geometria, piipun kunto, materiaalin valinta, kulumissuoja, käyttöparametrit ja huolto vaikuttavat kaikki lopputulokseen.

Ostajille ja tuotantoinsinööreille tärkein opetus on määrittää komponentti todellisen sovelluksen mukaan sen sijaan, että se valitaan vain halkaisijan tai koneen nimen perusteella. Hartsin, tuotanto-olosuhteiden, kulumisympäristön ja vaaditun tehon ymmärtäminen voi johtaa sopivampaan ruuvipiippuun ja ennakoitavampaan muovausprosessiin.
